Logistikzentrum in Hückelhoven

Regenwasserbehandlung bei sehr großen Liegenschaften

Einzelne Logistikzentren haben heutzutage schon mehr als 100 000 m² Dachfläche. Dazu kommt zu ebener Erde noch die Fahr- und Stellfläche für LKW.

Die Regenentwässerung zu planen, mit den Behörden abzustimmen und auszuführen erfordert Planer mit speziellen Kenntnissen sowie Produkte mit hoher Leistungsfähigkeit und dauerhaft zuverlässiger Betriebsweise.

Hückelhoven im Kreis Heinsberg liegt in Nordrhein-Westfalen, unweit der niederländischen Grenze. Fünf Gewerbegebiete mit zusammen 160 ha sind belegt. In Rurtal, dem sechsten Areal, gab es Ende 2016 noch 13 von 53 ha. Eigentlich Platz für weitere 10 mittelgroße Betriebe. Doch in der Dimension des fertiggestellten neuen Logistikzentrums reicht es noch knapp für einen.

Dimensionen von morgen

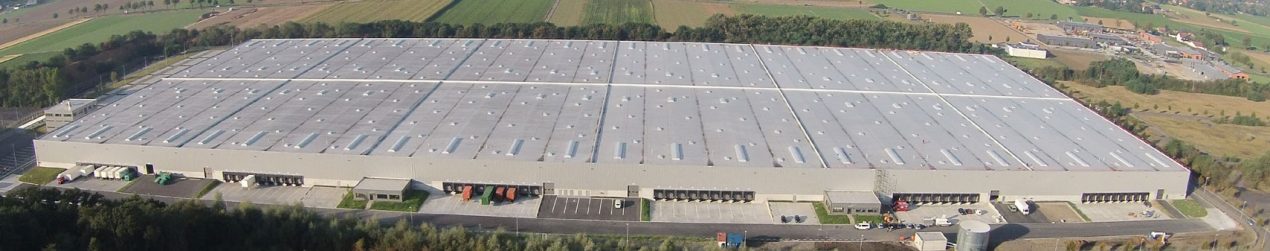

Wer braucht derart gigantische Hallen? Jürgen Wilscher, verantwortlicher Projektmanager bei Panattoni Germany Properties GmbH, nennt das Bauwerk in Hückelhoven (Bild 1) die größte zusammenhängende Immobilie seiner Firma. Die Panattoni GmbH tritt als Bauherrenvertreter im Auftrag international tätiger Investoren auf und hat einen „hohen zweistelligen Millionenbetrag“ investiert. Der erste Nutzer stand mit dem Online-Händler Jago schnell fest.

In vier Bauabschnitten sollte das Gebäude mit 122 000 m² Dachfläche bis August 2017 bezogen werden. Fertigstellung war schon ein Jahr vorher, dazu sind Fahr- und Stellflächen mit weiteren 38 000 m² entstanden, zusammen ein versiegelter Bereich von 160 000 m². Nach der Insolvenz des Online-Händlers im Mai 2017 wurde mit Rhenus ein international agierendes Logistikunternehmen als neuer Nutzer gefunden, der inzwischen das komplette Gelände angemietet hat.

Die Wirtschaftsförderungsgesellschaft des Kreises Heinsberg, hilfreich bei der Ansiedlung in Gewerbegebieten des Landkreises, betont die kurzen Wege zu den Seehäfen auf holländischer Seite und die gute Anbindung an das Straßennetz in Deutschland.

Die Regenwasserableitung war eine der großen Herausforderungen für Planer und Genehmigungsbehörden, denn die Halle ist 505 m lang und 240 m breit. Der vom Dach stammende Regen ist nicht so verschmutzt, dass er behandelt werden müsste. Anders der Oberflächenabfluss von 120 Stellflächen der LKW, die gleichzeitig am Gebäude zum Be- und Entladen andocken. Dazu kommen 400 Auto- und 100 LKW-Park-und Wendeflächen. Niederschlag hiervon wird in Sedimentationsanlagen gereinigt und zusammen mit dem Dachablauf verzögert abgeleitet.

Regenwasserbewirtschaftung heute

Eine Voraussetzung für Neubaumaßnahmen oder Umbau (sofern Änderungen an der Entwässerung geplant sind) ist ein Entwässerungsgesuch. Die untere Wasserbehörde beurteilt dann unter anderem, ob die Regenwasserableitung den Vorschriften entspricht. War früher Niederschlag in die Kanalisation abzuleiten, so soll dies jetzt vermieden werden.

Insbesondere Anschlüsse an den Mischkanal sind tabu laut Wasserhaushaltsgesetz (WHG 2009), gültig seit 1. März 2010. Die Landeswassergesetze der Bundesländer und die örtlichen Abwassersatzungen der Kommunen wurden entsprechend angepasst, in NRW z. B. durch den Runderlass (siehe Kasten 1) Niederschlagswasserbeseitigung [1].

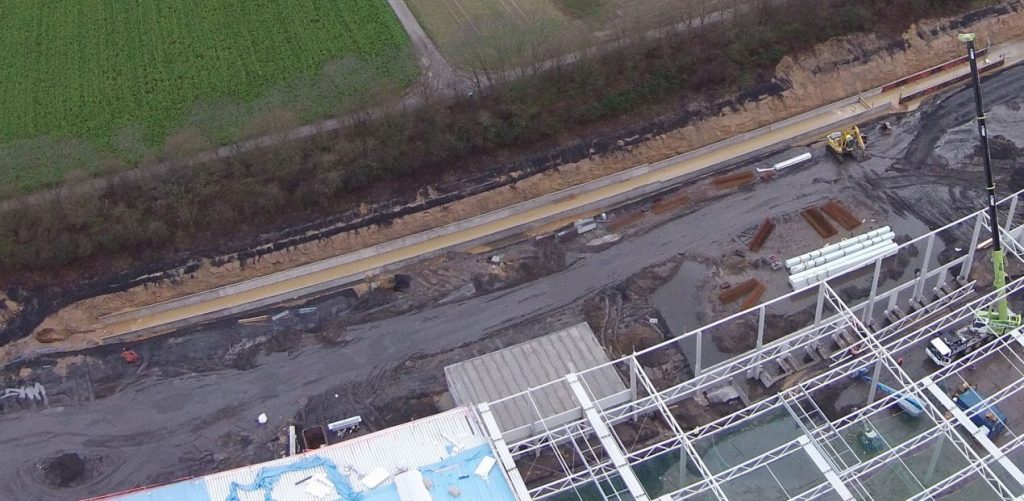

Vor allem beim Bau großflächiger Liegenschaften wie Industriebetrieben, Verkehrsflächen und öffentlichen Gebäuden werden deshalb zunehmend dezentrale Anlagen zur Rückhaltung und Behandlung von Regenwasser eingesetzt  (Bild 2). Dieses wird vor Ort verdunstet, alternativ gedrosselt und gereinigt in ein Oberflächengewässer eingeleitet oder in den Untergrund versickert – eine ökologische und zugleich ökonomische Alternative zum Ableiten in Mischkanälen und Mitbehandeln in kommunalen Kläranlagen.

Verdunstung durch Dachbegrünung, Nutzung mit Hilfe von Zisternen, Versickerung sowie Einleitung in Oberflächengewässer ergänzen sich. Für jede Baumaßnahme hat die Bauherrschaft und deren Planer die Wahl zwischen verschiedenen Möglichkeiten, sofern örtliche Entwässerungssatzung, Baugenehmigung, Verordnungen und Gesetze nichts anderes fordern. Entscheidend ist, von welchen Flächen das Regenwasser stammt und wie es dem natürlichen Wasserkreislauf wieder „einverleibt“ werden soll.

Kasten 1: NRW Runderlass, Stand 1. November 2016

Anforderungen an die Niederschlagsentwässerung im Trennverfahren RdErl. d. Ministeriums für Umwelt und Naturschutz, Landwirtschaft und Verbraucherschutz – IV-9 031 001 2104 – v. 26.5.2004: 1.1 Grundsätze

Die nachstehenden Anforderungen zur Schadstoffminderung bei der Niederschlagsentwässerung über öffentliche und private Kanalisationen im Trennverfahren werden hiermit nach § 57 Abs. 1 Landeswassergesetz (LWG) als allgemein anerkannte Regeln der Abwassertechnik eingeführt und bekannt gemacht. Diese Anforderungen sind im Einzelfall zu verschärfen, wenn dies zur Erreichung der Bewirtschaftungsziele nach §§ 25a und 33a Wasserhaushaltsgesetz (WHG) erforderlich ist.

Die gewässerbezogene Immissionsbetrachtung kann auf der Basis des BWK-Merkblattes erfolgen. Abweichende oder weitergehende Anforderungen, die sich aus einem Maßnahmenprogramm nach § 36 WHG ergeben, sind zu beachten.

Die Anforderungen an Betrieb und Unterhaltung der Anlagen sowie deren Überwachung richten sich nach der SüwV-Kan vom 19.1.1995 (GV. NRW. S. 64 / SGV. NRW. 77) und den allgemein anerkannten Regeln der Abwassertechnik (Anforderungen an den Betrieb und die Unterhaltung von Kanalisationsnetzen, RdErl. v. 3.1.1995 (MBl. NRW. S. 254)

Woher – Dach oder Verkehrsfläche?

Zunächst wird grob unterschieden in die Herkunft des Regenwassers von:

• Dachflächen,
• Verkehrsflächen mit Betrieb von Kraftfahrzeugen,
• sonstigen Flächen (Verkehrsflächen ohne Betrieb von Kraftfahrzeugen).

Innerhalb dieser drei Gruppen kann weiter unterteilt werden, je nach Belastungspotenzial in Bezug auf das abfließende Regenwasser. Dabei spielt eine Rolle, ob Stoffe dabei sind, die den natürlichen Wasserhaushalt belasten und wie groß der vom Grundstück abfließende Volumenstrom in Liter pro Sekunde ist.

Begrünte Dächer z. B. haben kaum Belastungspotenzial, unbeschichtete metallgedeckte Dachflächen jedoch wegen des schnellen Wasserabflusses und des Abtrags von Schwermetallverbindungen deutlich mehr.

Wohin – Grundwasser oder Oberflächengewässer?

Ist das Grundwasser oder ein Oberflächengewässer Ziel der Ableitung, gilt zunächst WHG 2009. Darin bestimmt der Gesetzgeber seit 1. März 2010 laut § 57 (1): „Eine Erlaubnis für das Einleiten von Abwasser in Gewässer (Direkteinleitung) darf nur erteilt werden, wenn die Menge und Schädlichkeit des Abwassers so gering gehalten wird, wie dies bei Einhaltung der jeweils in Betracht kommenden Verfahren nach dem Stand der Technik möglich ist, …“.

Im Sinne des Gesetzgebers ist auch das Grundwasser ein öffentliches Gewässer. Zum Stand der Technik laut WHG 2009 sind die Ausführungen der Abwasserverordnung, speziell Anhang Regenwasser, maßgeblich. Doch dieser Anhang fehlt bisher. Deshalb gelten für Regenabflüsse von Verkehrsflächen zur Einleitung in Oberflächengewässer noch örtlich spezifische Auflagen mit Verweis auf technische Regeln. In Nordrhein-Westfalen ist eine dieser Auflagen der so genannte Trennerlass des Umweltministeriums [2].

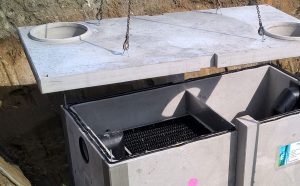

Regenwasser wird im neuen Verteilzentrum in Hückelhoven seit Fertigstellung 2016 an drei Stellen gesammelt, im Süden (Bild 3), Südwesten und Norden der 38 000 m² großen Verkehrsfläche. Die Versickerung ist durch die Beschaffenheit des Untergrundes auf der ehemaligen Gelände-/Lagerfläche einer Steinkohlenzeche nicht möglich und nicht zulässig.

Nach Auflage des zuständigen Wasserwirtschaftsamtes muss der Oberflächenabfluss vor Verlassen des Grundstücks gereinigt und verzögert mit begrenztem Volumenstrom in das nächstgelegene Fließgewässer eingeleitet werden. Gesetzliche Grundlage hier war der Runderlass NRW mit seinen Anforderungen an die Niederschlagsentwässerung im Trennverfahren [2].

Dort heißt es u. a. im Abschnitt 1.1 „Grundsätze“: „… Die in Anlagen zur Niederschlagswasserbehandlung anfallenden Rückstände sind unter Beachtung der einschlägigen wasser- und abfallwirtschaftlichen Bestimmungen ordnungsgemäß zu entsorgen. Den nachfolgend unter Ziffer 3 aufgeführten technischen Möglichkeiten zur Niederschlagswasserbehandlung stehen Lösungen gleich, bei denen im Zulassungsverfahren nachgewiesen wird, dass hinsichtlich des Schadstoffrückhalts und des dauerhaften Betriebs eine Vergleichbarkeit vorliegt und die Alternativlösung die Anforderungen des die Einleitung zulassenden Bescheides erfüllt.“ … (siehe oben Kasten 1).

IKT-Zulassung und Teilstrombehandlung in NRW

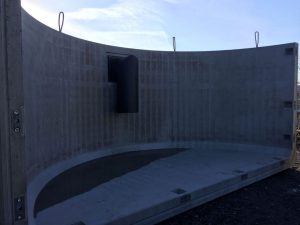

Die im Logistikzentrum in Hückelhoven eingesetzten Anlagen zur Behandlung des Oberflächenabflusses, aus Betonfertigteilen zusammengesetzt und unterirdisch eingebaut (Bild 4), wurden in Labor und Praxis geprüft. Dafür zuständig war das Institut für Unterirdische Infrastrukturen (IKT), siehe Kasten 2, im Auftrag des Landesamtes für Natur, Umwelt und Verbraucherschutz Nordrhein-Westfalen (LANUV).

„Durch integrierte Lamellenpakete lassen sich in verhältnismäßig kleinen Bauwerken große angeschlossene Flächen behandeln, um die aktuellen Kriterien des Gewässerschutzes zu erfüllen“, sagt Stephan Klemens. Er ist Leiter der Entwicklung beim Hersteller Mall in Donaueschingen.

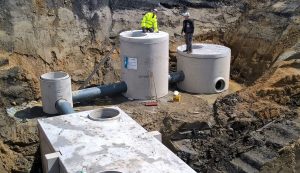

Es ist ein physikalischer Effekt, der hier genutzt wird: Beim Durchströmen der Kunststoff-Lamellen (Bild 5) von unten nach schräg oben sedimentieren mitgeführte Partikel schneller als im freien Wasservolumen. Die wirksame Oberfläche des Beckens wird damit vervielfacht, die Absetzwirkung insbesondere kleiner Partikel verbessert.

Walter Kolditz vom Ing.-Büro Redeker in Detmold hat die Niederschlagsableitung der gigantischen Immobilie geplant. „Laut Trennerlass des Landes Nordrhein-Westfalen dürfen wir für die zu behandelnden Abflüsse das Teilstromverfahren durchführen, d. h. dass mindestens 15 l/s x ha gereinigt werden müssen. Damit sind weit über 90 % der jährlichen Niederschlagsmenge abgedeckt, die in Deutschland eine durchschnittliche Intensität von ca. 5 l/s x ha hat. Die darüber hinaus gehenden Mengen (bis ca. 90 % bei den seltenen Starkregenereignissen) sind erfahrungsgemäß relativ wenig verschmutzt“.

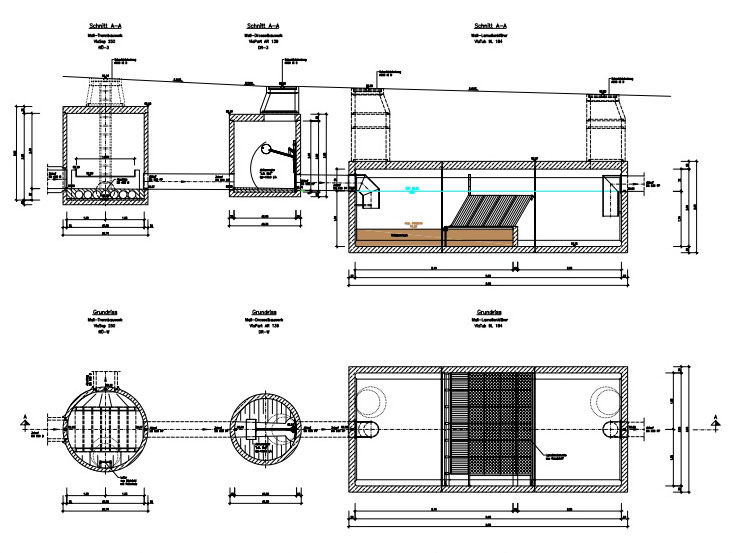

Der vor dem Lamellenklärer eingebaute Drosselschacht (Bild 6) staut bei Starkregen in das Trennbauwerk zurück. Dort beginnt der Bypass an einer Überlaufschwelle.

Dem Konzept von Kolditz folgend wurden an mehreren Seiten des Geländes gleichartige Behandlungsanlagen im Untergrund gebaut. Mit dieser parallelen Anordnung wird vermieden, dass durch das erforderliche Leitungsgefälle, hier 5 Promille, eine zu große Tiefe an der Grundstücksgrenze erreicht wird. Denn der Abfluss des gereinigten Wassers von 38 000 m² Fahr-, Rangier- und Fahrzeugabstellfläche soll schließlich im fast ebenen Gelände noch das nächstgelegene Fließgewässer erreichen.

Zuvor wird es zusammen mit dem unbehandelten Niederschlag des 122 000 m² großen Daches, das mit einer PVC-Folie abgedichtet ist, in einem ca. 400 m langen offenen Betonkanal gesammelt (siehe oben Bild 2). Dieser verläuft parallel zum Gebäude entlang der Längsseite des Grundstücks und dient dazu, die bei Starkregen abfließenden Regenmengen zurückzuhalten, bevor sie mit maximalem Volumenstrom von 100 l/s in das nächstgelegene Fließgewässer „Vorfluter 14“ abgeleitet werden.

Wegen drohender „Bergschäden“ und der fehlenden Flächenverfügbarkeit auf dem ehemaligen Zechengelände konnte die übliche Bauweise eines Regenrückhalte-Erdbeckens nicht realisiert werden.

Kasten 2: Institut für Unterirdische Infrastruktur (IKT)

Regenwasser soll möglichst vor Ort versickern oder in ein Gewässer eingeleitet werden. Aber die Schadstoffe, die es zum Beispiel von Verkehrsflächen spült, müssen zurückgehalten werden. Mit Anlagen zur dezentralen Niederschlagswasserbehandlung geht das. Das IKT hat eine ganze Reihe solcher Anlagen auf Stoffrückhalt und hydraulische Leistungsfähigkeit getestet.

Das IKT ist ein neutrales, unabhängiges und gemeinnütziges Institut. Es arbeitet praxis- und anwendungsorientiert an Fragen des unterirdischen Leitungsbaus. Schwerpunkt ist die Kanalisation. Für Bau, Betrieb und Sanierung unterirdischer Infrastruktureinrichtungen führt das IKT Forschungsprojekte, Prüfungen, Warentests, Beratungen und Seminare durch. Hauptzielgruppe sind Betreiber öffentlicher und privater Leitungsnetze.

Die Tätigkeitsfelder des IKT orientieren sich in erster Linie an Fragestellungen und Problemen der Netzbetreiber. Dies ergibt sich aus dem Gründungsauftrag des Instituts aus dem Jahr 1994: Wissenschaftlich fundierte Erkenntnisse für eine wirtschaftliche, technisch innovative, umwelt- sowie bürgerfreundliche Errichtung, Sanierung und Unterhaltung von Leitungsnetzen zu erarbeiten. Für Unternehmen aus der Branche leistet das IKT weitere Hilfestellungen bei Prüfung und Erprobung neuer Produkte und Verfahren.

Quelle: IKT

Behandlungsbedarf, Stand der Technik

Wie bei allen Abwässern fordert das WHG konsequent auch bei der Einleitung von Niederschlagswasser den Stand der Technik. Dabei hängen die Verfahren nicht allein von der Art der Verschmutzung, sondern insbesondere auch von der Leistungsfähigkeit der betreffenden Gewässer ab.

So gestaltet sich die Formulierung von Grenzbedingungen schwieriger, als dies bei klassischem Abwasser der Fall ist. Bisher fehlen Vorgaben zur Einhaltung physikalischer Parameter bei der Einleitung in Oberflächengewässer. Jedoch kristallisieren sich die feinen Abfiltrierbaren Stoffe (AFS _Fein) als Leitparameter für die Grenzbedingungen heraus.

In den meisten Fällen wird der Behandlungsbedarf mit Hilfe von Merkblatt DWA-M 153 aus dem Quotient der ermittelten Punkte von Gewässerart und Belastung des Zulaufs festgestellt. Das heißt, Niederschlagswassereinleitungen durften nur erfolgen in Abhängigkeit von einerseits zumutbarer Verkehrsbelastung/Exposition der Flächen und andererseits ausreichender Selbstreinigungskapazität des Gewässers, in das eingeleitet wird.

Der Durchgangswert der jeweiligen Behandlungsanlage gibt den Frachtanteil, der im Jahresmittel nicht zurückgehalten wird, an. Dabei gilt die Reinigungsleistung als ausreichend, wenn der Durchgangswert D ≤ G/B. (B = Belastungspunkte, G = Gewässerpunkte). Die beim Logistikzentrum in Hückelhoven eingesetzten Lamellenklärer erreichen bei einer Oberflächenbeschickung q_A 9 m/h und der Kritischen Regenspende r_krit den Durchgangswert 0,2 [3].

Neue Regeln für Regenwetterabflüsse in Siedlungsgebieten

In Zukunft gilt für Einleiten in Oberflächengewässer als Regelwerk DWA-A 102 (seit September 2016 als Entwurf vorhanden) bzw. BWK-A 3. Das neue Arbeitsblatt wird inhaltsgleich in beiden Verbänden DWA Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e.V. und BWK Bund der Ingenieure für Wasserwirtschaft, Abfallwirtschaft und Kulturbau e.V. erscheinen und trägt den Titel „Grundsätze zur Bewirtschaftung und Behandlung von Regenwetterabflüssen zur Einleitung in Oberflächengewässer“.

Es gliedert sich in den Teil A „Emissionsbezogene Bewertungen und Regelungen für Regenwetterabflüsse in Siedlungen“ (Bearbeitung durch DWA) und den Teil B „Immissionsbezogene Bewertungen und Regelungen für Regenwetterabflüsse in Oberflächengewässer“ (Bearbeitung durch BWK). Dabei wird beim Einleiten von Niederschlagswasser, noch spezifischer als nach den bisherigen technischen Regeln, die Belastbarkeit eines Gewässers berücksichtigt.

Grundlage ist die so genannte Wasserhaushaltsgleichung, nach der die Anteile von Verdunstung, Versickerung und Abfluss am jeweiligen Ort den Werten entsprechen sollen, die vor der Bebauung im natürlichen Zustand gegeben waren.

„Ein wichtiges Ziel unserer technischen Regeln muss sein, die Veränderungen des lokalen Wasserhaushalts durch (zukünftige) Siedlungsaktivitäten in mengenmäßiger und stofflicher Hinsicht so gering zu halten, wie es technisch, ökologisch und wirtschaftlich vertretbar ist“, meint Prof. Dr.-Ing. Theo G. Schmitt von der Technischen Universität Kaiserslautern [4]. Er ist Sprecher der für das Arbeitsblatt A 102 zuständigen DWA-Arbeitsgruppe ES-2.1 und stellvertretender Vorsitzender des DWA-Hauptausschusses „Entwässerungssysteme“.

Zusammenfassung

Für besonders große Immobilien, wie das Logistikzentrum in Hückelhoven, ist die Bewirtschaftung und Behandlung von Regenwetterabflüssen zur Einleitung in ein kleines Oberflächengewässer eine Herausforderung. Nordrhein-Westfalen nennt die technischen und ökologischen Erfordernisse im Trennerlass und in der zugehörigen Produktliste des IKT.

Dank der neuen technischen Regeln DWA-A 102/BWK-A 3 sind auch bundesweit künftig ökologisch schützenswerte Fließgewässer besonders berücksichtigt. Mit einem Lamellenklärer, der dem Stand der Technik entspricht, lassen sich in verhältnismäßig kleinen unterirdischen Schachtbauwerken Abflüsse von sehr großen angeschlossen Flächen reinigen. Durch die Teilstrombehandlung wird der Aufwand wirtschaftlich vertretbar, ohne die Effektivität der Behandlung nennenswert zu verringern.

Quellen

[1] NRW Runderlass. Niederschlagswasserbeseitigung gemäß § 51 a des Landeswassergesetzes. RdErl. d. Ministeriums für Umwelt, Raumordnung und Landwirtschaft – IV B 5 – 673/2-29010 / IV B 6 – 031 002 0901 v. 18.5.1998. Stand 1.11.2016 auf https://recht.nrw.de/

[2] NRW Runderlass. Anforderungen an die Niederschlagsentwässerung im Trennverfahren. RdErl. d. Ministeriums für Umwelt und Naturschutz, Landwirtschaft und Verbraucherschutz – IV-9 031 001 2104 – v. 26.5.2004. Stand 1.11.2016 auf https://recht.nrw.de/

[3] Regenwasserbewirtschaftung und Niederschlagswasserbehandlung, Planerhandbuch. (Hrsg.): Mall GmbH, Donaueschingen. Aktueller Stand auf www.mall.info

[4] Schmitt, Theo G.: Neue Regeln für Regenwetterabflüsse in Siedlungsgebieten. In: Ratgeber Regenwasser. Rückhalten, Nutzen, Versickern und Behandeln. Ratgeber für Kommunen und Planungsbüros. (Hrsg.) Mall GmbH, Donaueschingen. 6. Auflage, 2016.
